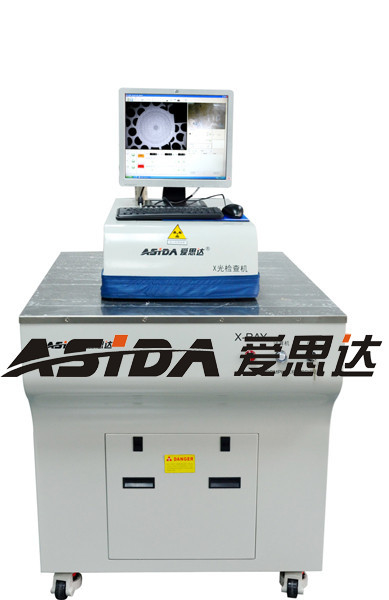

Multi-Layer PCB-het Testen Materiaal voor de Machine van de Röntgenstraalinspectie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Asida |
| Modelnummer: | XG3300 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | Houten doos |
| Levertijd: | 2 weken |
| Betalingscondities: | T / T, L / C |
| Levering vermogen: | onderhandelingen |
|
Gedetailleerde informatie |
|||
| De versterker van het röntgenstraalbeeld: | 6 duimmening | Navigatieccd resolutie: | 5million pixel |
|---|---|---|---|
| Maximumdikte: | 12 mm | Naam van het product: | De Machine van de röntgenstraalinspectie voor Multi-Layer PCB |
| Hoog licht: | PCB-raad het testen materiaal,kringsraad het testen materiaal |
||
Productomschrijving
Multi-Layer PCB Testapparatuur voor X-ray inspectie Machine
USAGE

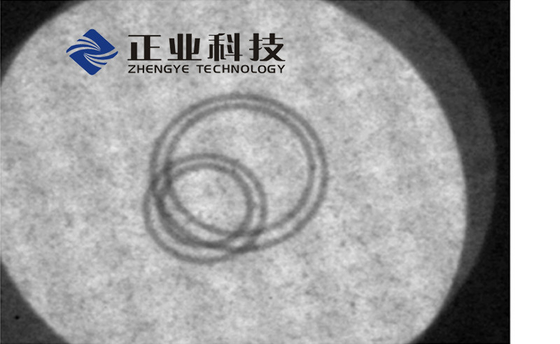

Observeren en meten van positionering gaten op de printplaat, om te controleren of de gaten
Tussen de lagen worden afgeweken, kan een verscheidenheid van voorwaardelijke meting worden
Uitgevoerd op de afbeeldingen, zoals de afstand van het middelpunt van een cirkel
Een andere, van het ene punt naar het andere, cirkel gebied, enz., En maak het oordeel pre-set
Parameters.
CHARACTERISTIC
1. Met behulp van het principe van de X-ray projectie & imaging te observeren en meten van de
Positioneringsgaten op de printplaat.
2. CAN-netwerk computer systeem, eenvoudige bediening.
3. Eqiupped woth CCD navigatiefuncties, om moblie testen te vergemakkelijken, en snel
Zoek de test doelstellingen.
4. Sealed Micro Focus X-ray tube en een verscheidenheid van beeldverwerking technieken
En software om de beeldvervorming te verminderen.
5. beeld kan worden gemeten onder verschillende omstandigheden, zoals de afstand tot
Het centrum van concentrische cirkels, wijs punt afstand, cirkel gebied, etc.
Parameters
| item | Specificatie | |
| Model | XG3000 | |
| X-resolutie van CCD | 752 × 582pixel | |
| X-ray tube parameters | Maximum Voltage | 50 KV |
| Maximale stroom | 1mA | |
| Maximaal vermogen | 50W | |
| Voorverwarmen tijd | 6min | |
| X-ray beeldversterker | 6-inch view | |
| Navigatie CCD-resolutie | 5million pixels | |
| PCB grootte | Breedte 45 "(keel diepte 630mm) | |
| Maximale dikte | 12mm | |
| X-ray shield doel | Maximaal 0.5μSv / h | |
| Koelbedrijf | Sterke wind koeling | |
| Temperatuur en vochtigheid | Temperatuur: 22 ºC ± 3 ºC Luchtvochtigheid: 50% ± 10% | |
| Printer | Printer | |
| Bedrijfsmodus | 1. handmatig verplaatsen de geteste PCB, navigatie CCD bijhouden 2.Instellen X-ray geopend bij het verzenden van printplaten, en dicht bij het nemen | |
| Stroomvoorziening | AC220v 50Hz, zonder water en gas | |
| Afmeting | 1040mm x 855mm x 1510mm (LxBxH inclusief monitor) | |
| Gewicht | 130kg | |
