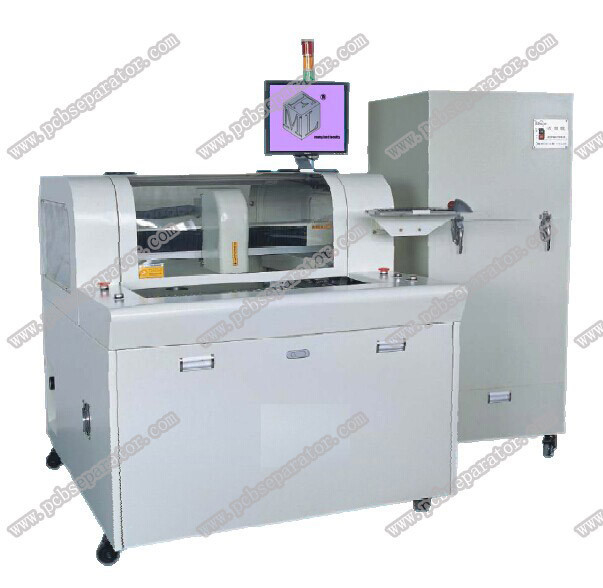

De Routermateriaal van PCB van de Programings Hoge Precisie met Redelijke Prijs
Productdetails:
| Plaats van herkomst: | Dongguanstad, de provincie van Guangdong, China |
| Merknaam: | ChuangWei |
| Certificering: | CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000 |
| Modelnummer: | Cw-F01 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Verpakking Details: | zeewaardig triplexgeval, brandkast, geen behoefte aan uitgerookt |
| Levertijd: | binnen 7 dagen na betalingsontvangstbewijs. |
| Betalingscondities: | T/T, L/C, Paypal |
| Levering vermogen: | 30 reeksen/jaar |
|
Gedetailleerde informatie |
|||
| Afmetingen (W*D*H): | 1220mm*1450mm*1420mm | Gewicht: | 550kgs |
|---|---|---|---|
| Hoogtecompensatie: | 60~110mm | Het plaatsen herhaalbaarheid: | 0.001mm |
| (Maximum) as werkplaats: | 680mm*360mm*50mm | As: | 50000rpm/min |
| Bescherm: | het zelf/wind koelen | Veranderingssnijder: | Specialisatie |
| Precisie van knipsel: | 0.01mm | PCB-router: | PCB-router |
| Hoog licht: | de depaneling machine van PCB,PCB-snijmachine |
||
Productomschrijving
De Routermateriaal van PCB van de Programings Hoge Precisie met Redelijke Prijs
1. MachineLijst van onderdelen
|
I. hardware |
|
|
AS |
De as en de omschakelaar van de ochtendster |
|
CCD |
Sony 520 lijn industriële camera's |
|
LENS |
Computar EX2C |
|
Schroef |
TBI-de invoer van de de balschroef van de Precisiegrond |
|
Gids |
HIWIN die Ingevoerd lineair gidsspoor verwijden |
|
MOTOR |
JiaBaolcf Reeks |
|
I/O CONTRONL-KAART |
HFC PCI-9074 |
|
BESTUURDERScontronl KAART |
HFC PCI-9074 |
|
I/O KAART |
PCI-9074-64pcs/-38pcs |
|
Statische schoonmaakbeurt |
Statisch-ST401A Reeks |
|
Computer |
Rmc-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
|
Machineinterface |
AOC LCD17“, Logitech-muis |
|
2. software |
|
|
Controlesysteem |
Windows XP-Beroeps (Service3, v.3244) |
|
Verrichting GUI |
Chinees Windows XP |
|
Het programma geeft uit |
Gealigneerd |
|
Visiesysteem |
De compensatie van CCD AOTU |
|
Controlesysteem |
F 1.0.2 versie |
2.Performance parameters
|
Globaal |
|
|
Afmetingen (W*D*H) |
1220mm*1450mm*1420mm |
|
Gewicht |
550KG |
|
Hoogtecompensatie |
60~110mm |
|
Manipulator |
|
|
Motortype |
JiaBaoreeks |
|
Het plaatsen herhaalbaarheid |
0.001mm |
|
(Maximum) as werkplaats |
680mm*360mm*50mm |
|
Werkplek |
|
|
PCB-bevestiging |
norm, specialisatie |
|
PCB-laden en lossen |
hand |
|
PCB-(maximum) grootte |
322mm*322mm |
|
PCB dik (maximum) |
5mm |
|
Fixturing |
|
|
Starheid het fixturing |
norm |
|
Fixturingsbevestiging |
machines |
|
Asmotor |
|
|
Macht |
400W |
|
As |
50000rpm/min |
|
Bescherm |
het zelf/wind koelen |
|
Veranderingssnijder |
Specialisatie |
|
Het verpletteren van vermogen |
|
|
Scherpe snelheid (max.) |
100mm/s |
|
Het drijven van snelheid (max.) |
3000mm/s |
|
Precisie van knipsel |
0.01mm |
|
Vacuümsysteem |
|
|
Vacuümmacht |
2.2KW AC 380V |
|
Vacuüm |
schietlood |
|
Nut |
|
|
Macht |
2.2KW AC380V |
|
Luchtlevering |
2~5KG/cm2 |
|
Programmering |
|
|
Het programma geeft uit |
Gealigneerd |
|
De functie geeft uit |
Lijn, boog, circula, u-Kromme |
|
Programmaopslag |
HDD |
|
Visiesysteem |
SONE-kleur CCD |
|
de compensatie van de malensnijder |
AUTO |
|
Vacuümopstelling |
AUTO |
|
Verrichtingsmonitors |
|
|
Iindicator |
De staat van de Iindicatormachine |
|
hulpmiddelcontrole |
Het automatische leven van het opsporingshulpmiddel, het gebruik van tijd het testen |
|
De motor beschermt |
Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
|
motor over ladingscontrole |
Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
|
Hulpmiddel bruikbare tijd |
Het automatische leven van het opsporingshulpmiddel, |
|
Gegevensstatistiek |
Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
|
Foutenverslag |
De software registreert automatisch al alarmgeheugen van machines |
|
III. nauwkeurigheid |
|
|
Asprecisie |
0.001mm |
|
Scherpe precisie |
0.1mm |
|
IV. veiligheid |
|
|
De werkplaats beschermt |
Met vier verzegelde bescherming |
|
Deursensor |
Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
|
Exigency eindeknoop |
|
3.Function beschrijving
1) X10 zoom-in maakt het beeld programmerings tot easier&increase de nauwkeurigheid van punt het plaatsen
2) Verstrekt glijdende lijst twee gelijktijdig in-en-uit beweging om de kopspijkertijd voor betere productiviteit te verminderen.
3) Het AUTOmark compensatiesystem.ccd beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen
4) Het Routngbeetje heft automatisch en verschuift naar volgende geprogrammeerd punt op die dan de het levenstijd snijden uit te breiden van het verpletteren van beetje.
5) De industrieontwerp van de veiligheidsdeur
6) CCD-beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen
