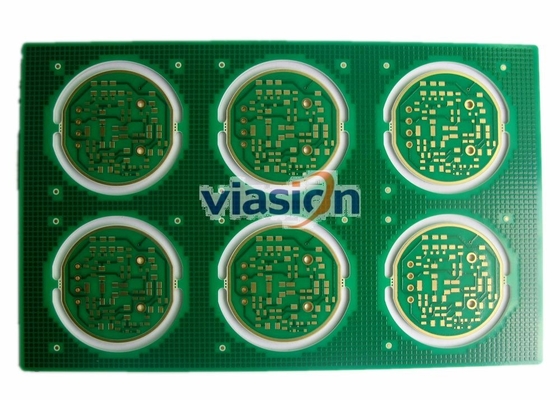

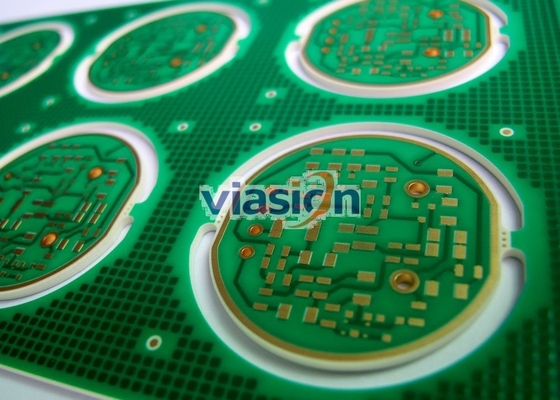

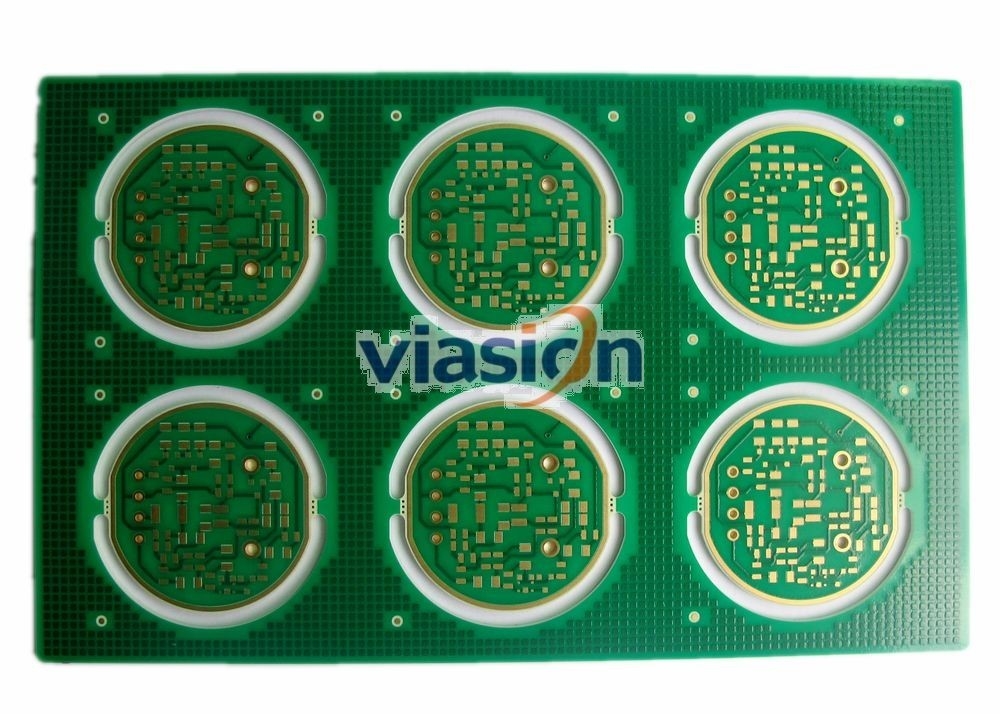

Hoge PCB van TG 250 Polyimide, 6 lagen rf-van PCB het Ontwerp voor IC-het Testen Materiaal
Productdetails:
| Plaats van herkomst: | Shenzhen, China |
| Merknaam: | VIASION |
| Certificering: | UL, ISO9001, TS16949 |
| Modelnummer: | VRF202 |
|
Gedetailleerde informatie |
|||
| Hoog licht: | Print Circuit Board,Dubbelzijdige printplaat |
||
|---|---|---|---|
Productomschrijving
Hoge PCB van TG 250 Polyimide, 6 lagen rf-van PCB het Ontwerp voor IC-het Testen Materiaal
Specificaties:
|
Materiaal |
Alron 35N |
|
Laagtelling |
6 lagen |
|
Raadsdikte |
1.6mm |
|
Koperdikte |
1oz |
|
Minimumboorgrootte |
0.2mm |
|
Minimumspoor & hiaat |
0.1mm |
|
De oppervlakte eindigt |
Onderdompelingsgoud |
|
Toepassingen |
IC-het testen |
|
Speciale Technologie |
Hoog polyimidemateriaal van TG 250 (Alron 35N) |
PCB-Kringsraad
|
Nr |
PUNT |
Technische mogelijkheden |
|
1 |
Lagen |
1-20 lagen |
|
2 |
Max. Raadsgrootte |
508×610 mm |
|
3 |
Min. raadsdikte |
2-laag 0.12mm |
|
4-laag 0.4mm |
||
|
6-laag 0.6mm |
||
|
8-laag 0.90mm |
||
|
10-laag 1mm |
||
|
4 |
Min. lijnbreedte/Ruimte |
0.127mm (4mil) |
|
5 |
Max. Koperdikte |
5OZ |
|
6 |
Min. S/M-Hoogte |
0.075mm (3mil) |
|
7 |
Min. gatengrootte |
0.15mm (6mil) |
|
8 |
Gatendia. Tolerantie (PTH) |
±0.05mm (2mil) |
|
9 |
Gatendia. Tolerantie (NPTH) |
+0/-0.05mm (2mil) |
|
10 |
De afwijking van de gatenpositie |
±0.05mm (2mil) |
|
11 |
Overzichtstolerantie |
±0.10mm (4mil) |
|
12 |
Draai & Neiging |
<0> |
|
13 |
Isolatieweerstand |
100MΩ normaal |
|
14 |
Elektrische sterkte |
>1.3kv/mm |
|
15 |
S/M schuring |
>6H |
|
16 |
Thermische spanning |
288°C 20Sec |
|
17 |
Testvoltage |
50-300V |
|
18 |
Min. blinden/begraven via |
0.15mm (6mil) |
|
19 |
Gebeëindigde oppervlakte |
HAL, ENIG, OSP, Plating AG, Platerend goud, HAL-tin, zilver |
|
20 |
Materialen |
FR4, HTG, Teflon, Rogers, Keramiek, Aluminium, Koperbasis, cem-3, cem-1, Halgenfree |
Toepassingen:
Mededelingen
Traditionele telecommunicatie-uitrusting, FTTP, VOIP, de diensten van verschillende media, gegevens voorzien van een netwerk en IT infrastructuurproducten, draadloze infrastructuurproducten, machtsversterkers, splitsers en combines, hoge machtstransistors, enz.
Computerrandapparatuur
Hoge eindprinters, kabelmodem, draadloze routers, IP telefoons, de producten van de consument en bureau, bankwezensysteem enz.
Consument
Computers, televisies, camera's, digitale videorecorders (DVR), handbediende producten, leiden, enz.
Automobiel
De systemen van de passagiersveiligheid, de systemen van de motorcontrole, luchtkussens, de producten van de tractiecontrole, enz.
Hoge Eind Gegevensverwerking en Opslag
Hoge prestatiescomputer en server, centrale verwerkingseenheidssysteem en opslagmateriaal, geheugen, enz.
Industrie
Voeding, hoofdcontrolebord, monitor, kabeltelevisie-producten, automobielcontrolemateriaal, de industrierobot, toegangsbeheerproducten enz.
Medisch
Magnetic resonance imaging (MRI), gegevens verwerkte tomografie (CT), defibrillationeenheden van de noodsituatiereactie, geduldige controle, inplanteerbare apparaten, robotachtige chirurgiesystemen, biometrie en kenmerkend materiaal, enz.
Militair
Satelliet, radar, vliegtuig, controleeenheid, communicatieapparatuur .etc.
Test & Meting
Machtsmeters, elektriciteitsmeetapparaat, thermisch meetapparaat, licht meetapparaat, netwerkmeetapparaat, gas en oliemeetapparaat, infrarode producten, het materiaal van de halfgeleidertest, van DUT en van de sonde kaarten, de systemen van de wafeltjeinspectie, enz.
Concurrentievoordeel:
|
Goede Tarifering |
|
Geen MOQ & Vrije Steekproef |
|
Snelle Levering |
|
Goede kwaliteit & Internationale Goedkeuring |
|
De grote Klantendienst |
|
Op tijd levering |
|
Gediversifieerde het Verschepen Methode |
|
Brede Waaier van PCB-het Leveren |
|
SMT en door-gatenassemblage |
|
De één Einde Kant en klare EMS Dienst |
