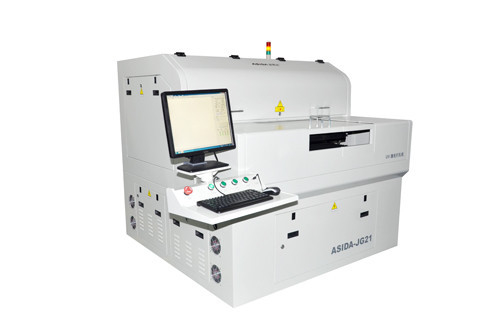

De Boringsmachine van de hoge Precisie UVlaser van Flexibele Gedrukte Cricuit
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Asida |
| Certificering: | CE |
| Modelnummer: | JG21 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | onderhandelingen |
| Levertijd: | onderhandelingen |
| Betalingscondities: | T/T, D/P, D/A, L/C, Western Union, MoneyGram |
| Levering vermogen: | onderhandelingen |
|
Gedetailleerde informatie |
|||
| laservermogen: | 10w | Platform Maximum Werkende Snelheid: | ongeveer 300 gat/s |
|---|---|---|---|
| Platform Maximum het Plaatsen Nauwkeurigheid: | ±2um | Het systeem: | ±20um |
| Hoog licht: | laser boormateriaal,PCB-Boringsmachine |
||
Productomschrijving
De UVmachine van de Laserboring van Flexibele Gedrukte Cricuit/Laser het Boren Snelheid van FPC
Productomschrijving
1.Usage van de UVmachine van de Laserboring (JG21)
De machine wordt gebruikt in het boren door - gaten, blinde schoffels van FPC en knipsel CVL/FPC/RF.
2.Features van de UVmachine van de Laserboring (JG21)
1. De goedkeuring van de technologieën van lineaire motormodule, en high-resolution grating, gesloten lijnservobesturing, het optische plaatsen
De servobesturing, het Rangschikken compenseert en Optische het plaatsen technologieën.
2. Hoog - kwaliteit: Met goede rondheid, schone gatenmuur, kleine verschillen tussen boven en beneden gatendiameter.
3. Hoogst intelligent, efficiënt: Autonadruk, auto-verbeterend, auto-plaatst, auto het voeden en blanking met RTR.
4.Customize: Facultatieve RTR, en verwerking van het steun de maximum 500mm brede koper; pas een verscheidenheid van hardware en softwarefuncties aan.

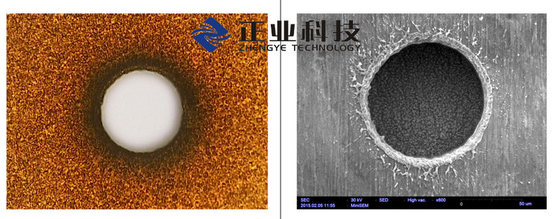

3.Drilling steekproeven van de UVmachine van de Laserboring (JG21)
4.Specifications van van de UVmachine van de Laserboring (JG21)
| Punt | Specificatie |
| MODEL | JG21 |
| Lasermacht | 10W |
| Laserfrequentie | 5-250KHz |
| Maximumverwerkingsgrootte | 650mm×560 mm (25.6 ″ ×22 ″) |
| Platform Maximum Werkende Snelheid | ongeveer 300 gat/s |
| Platform Maximum het Plaatsen Nauwkeurigheid | ±2µm |
| Het platformmaximum herhaalt het Plaatsen Nauwkeurigheid | ±1µm |
| Systeem | ±20µm |
| Minimumgatenopening | 25µm (vias), 75µm (Blind gat) |
| Max. Klaptarief | 11000vias/Min |
| Dossierformaat | Gerber, DXF |
| Macht | AC 220V/50HZ/2.5KW; AC 380V50HZ/5.5KW |
| Het zuigen Vereisten | 516m3/h |
| Algemene Afmetingen | 1610x1660x1550mm |
| Gewicht | 2900kg |
| Milieutemperatuur | 20°±2° |
| Milieuvochtigheid | <60> |
| Grondomvang | <5> |
| Gronddruk | >1100kgf/m ² |
