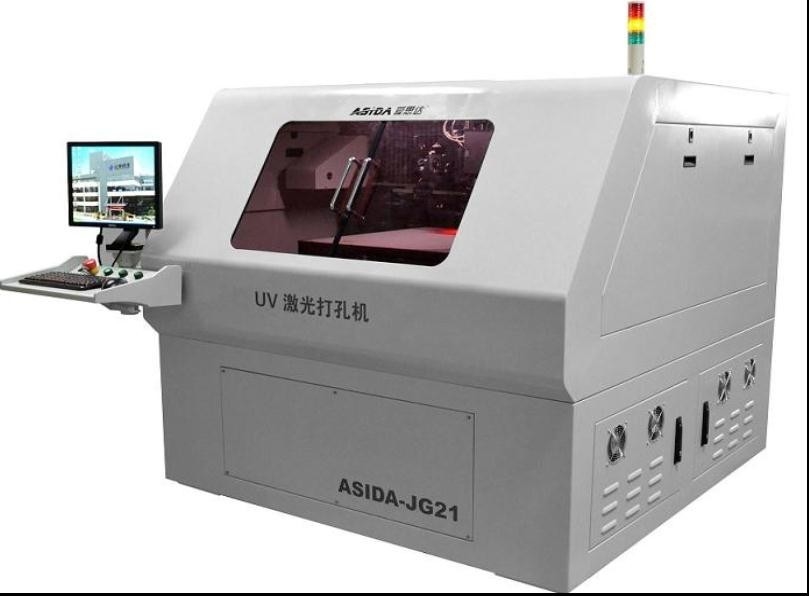

De Machine van de laserboring

Productomschrijving

Het onthaal aan snijmachine van de aankoopasida de UVlaser, krijgt een prima high-tech systeem. Het systeem was ontworpen vooral nadruk bij het verbeteren van operability en de veiligheid van het materiaal.

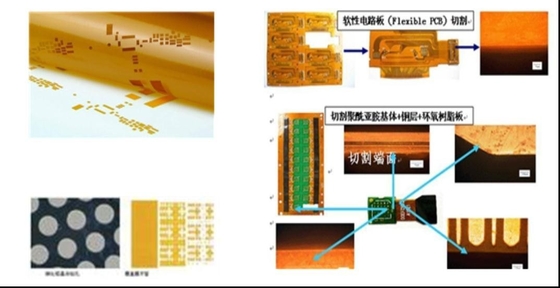

De UV de Lasersnijmachine wordt van ASIDA hoofdzakelijk gebruikt in het knipsel van de flexibele kring, de besnoeiing van de dekkingsfilm en de hulpmaterialen, open venster, etsfilm, blind knipsel van FR4 materiaal, en ander materieel knipsel
Dit handboek is geleidelijk aan het geïntroduceerde de installatie van de de lasersnijmachine van ASIDA UV werken.

1 technische Beschrijvingen
1.1 naam: UVlasersnijmachine
1.2 wijze: JG15
1.3 technische Parameter

Nr. NameTechnicalparameter
1Worktable size610 mm× 460 mm
2Repeatability± 1 μ M
3Positioning accuracy± 3 μ M
4Laser power10 W
5 Wavelength355 NM
6Laser herhalen Frequency50 kHz~120 kHz
7Focus vlek<20> 8Cutting width20± 5 µ M
9Integrated machinenauwkeurigheid
(ZHENGYE-voorwaarden) ± 20 µ M
10Output het aftasten range50 mm× van 11Galvanometer<30 ns=""> van de impulsbreedte 50 mm
correctionsemi-automatische 12Galvanometer
13PositioningAutomatic plaatsende Compensatie met auto-rangschikt
14 gegevens - verwerking methodSupport de verwerking van dossierformaten: Gbr. Dxf. Leg
15Computer industriële computer
16Environment temperature20° C± 2° C
17Environment vochtigheids<60> 18Hoste sizeWidth × Lengte × Height=1818 mmx2317 mmx1550 mm
19Hoste weight3500 Kg
20Operating lijst sizeWidth× Length× Height=690 mm× 640 mm× 1470 mm (met inbegrip van hoogte van monitor)
21Main de machtssupply1 fase AC220V, 2.2KW van de lasermachine
22Vacuum schonere leveringspower3 fasen AC380V, 5.5KW
23Vacuum reinigingsmachines parametersWind snelheid: 512m3/h, vacuümdruk: 30KPa
